サインハウス マウントシステム
結局のところ、手を出してしまいました。

SYGN HOUSE MOUNT SYSTEM



揃えたのは、SYGN HOUSE MOUNT SYSTEM M5シリーズの、

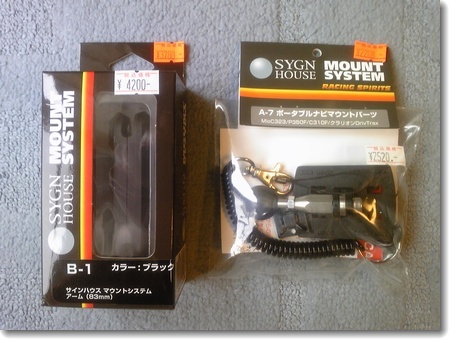

サインハウス A-7 ポータブルナビマウントパーツ
サインハウス B-1 アーム(83mm・ブラック)

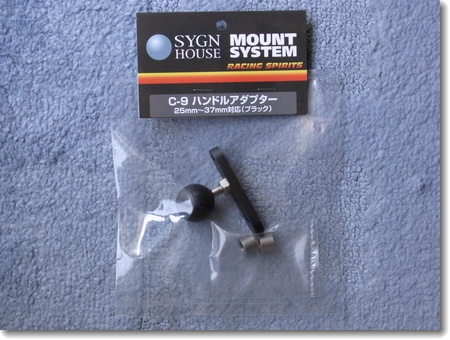

サインハウス C-9 ハンドルアダプター(ブラック)
これと、汎用部品の

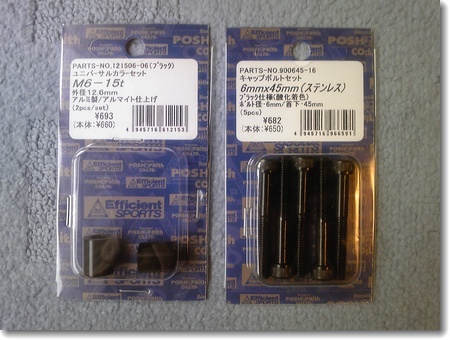

・M6×45mm キャップボルト(黒)
・M6×15mm ユニバーサルカラー
です。

サインハウスマウントパーツは、ナップスのセールで10% OFFで購入できました。
このパーツを、ブレーキレバーホルダーの部分に取り付けます。

まずは「C-9 ハンドルアダプター」の取り付けです。

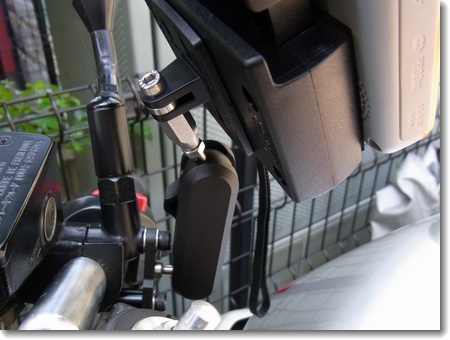

カタナの純正レバーホルダーのクランプは、上下でネジ穴に段差があるので、カラーをカマせ、ワッシャで調整して固定します。
このベースに「B-1 アーム」を介して「A-7 ポータブルナビマウントパーツ」を上部に付けます。
A-7はHERBERT RICHTER ホルダーシステムのマウントになっていて、先日購入したナビグリッパーにカチッとはめるだけです。

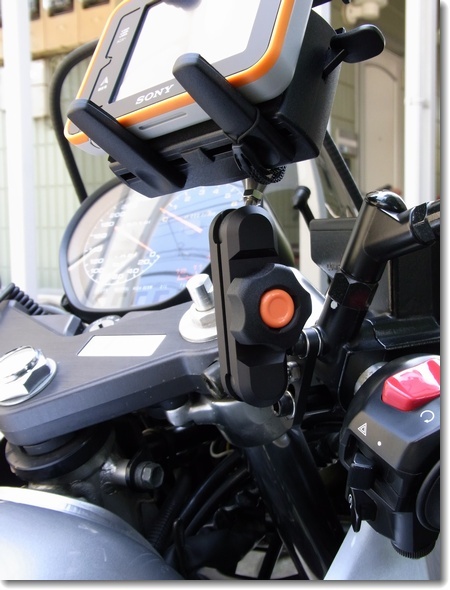

こんな状態です。
ベース位置(ブレーキレーバークランプの位置)からアームで内側にオフセットさせてレイアウトするとこのようになります。
ただ、これだと少し振動に弱そうな気がするので、アームはなるだけ垂直にしたほうがいいかもしれません。
どうざんしょ?

走行テストはまだしていませんので、それはまた改めて。
