チェーンの張り調整
チェーンのたるみが大きいので、張り調整します。

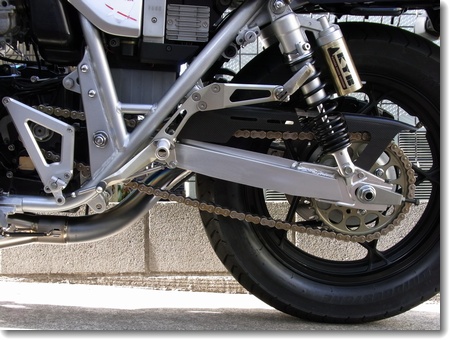

この写真では、上側がだいぶたるんでいるのが解ると思います。
振れ幅を測ってみたら、50mmほどありました。たるみ過ぎですね。

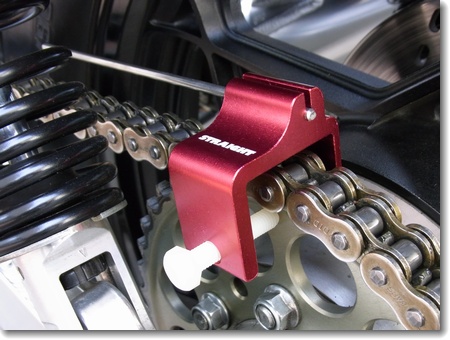

まず、ステップとチェーンカバーをはずし、先日ストレートで購入したチェーンアライメントツールを取り付けておきます。
プラボルトを締めてスプロケに固定するだけ。
アルミ製の本体に金属のまっすぐな棒がついていて、この棒とチェーンの角度を見くらべるだけで、チェーンラインがまっすぐかどうかをチェックできます。目視でOKです。

アクスルのナットを緩め、チェーンアジャスタのボルトを少しだけ締めると、チェーンの張りが大きく変化します。

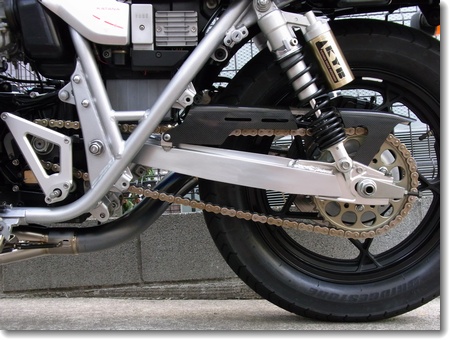

調整後は振れ幅が30mm程度になるようにしました。

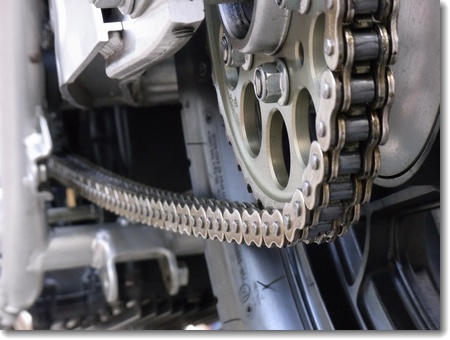

たるみ量 before

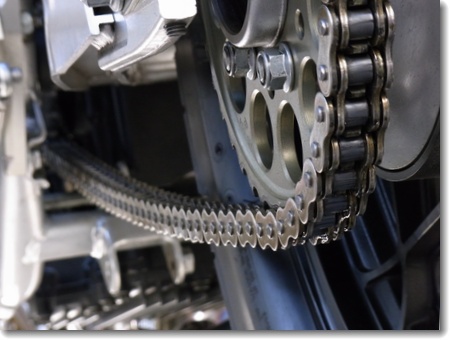

たるみ量 after
微妙にたるみが減っています。

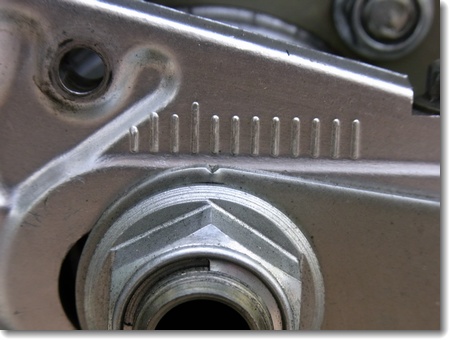

続いて、目盛の位置 before
目盛の位置 after
ごく僅かな違いですね。

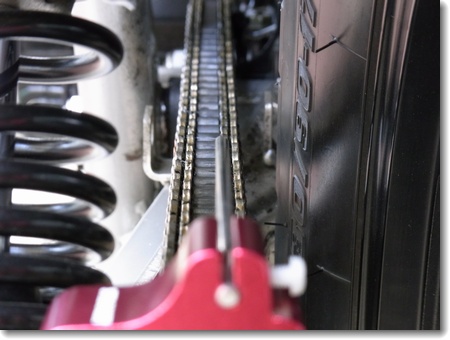

そして、チェーンアライメント。
問題なしです。
というか、チェーンの張り調整ぐらいではアライメントが狂うほどの傾きにはなりません(笑)
