フロントブレーキホースの微調整
カタナのフロントブレーキマスターシリンダーをブレンボのラジポンに取り替えた際、ホースも取り替えましたが、ホースの取り回しにちょっぴり問題がありました。

左側は分岐のすぐ先がフロントフォークのインナーチューブに当たるぐらいに接近しており、右側は側方への張り出しが大きくなっていました。

これがその状態。
まず、マスターシリンダーとホースに入っているブレーキ液を抜き、キャリパーのバンジョーボルトを一旦外しました。
そして、ホースとバンジョーの接続部をゆるめ、ホースを少しねじりながらフロントフォークとのクリアランスを確保し、バンジョーを固定します。
わかるでしょうか?

わかりませんね(笑)

before & after の比較。
右側(向かって左側)の側方への張り出しが減り、ほぼ左右対称になりました。

インナーチューブにくっつきそうだった部分もクリアランスを確保しています(ピンボケですが・・・)。
キャリパー側のバンジョーは、今まで少し外側に向けて固定していましたが、ストッパーの位置まで内側に向けておきました。
ホースに少しねじりを与えることでアウターとのクリアランスも確保しています。
スズキ ブレーキフルードを注入して、エア抜きして終了。

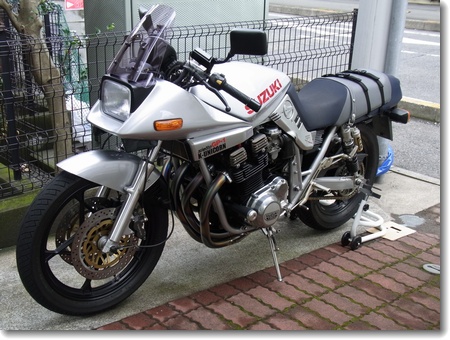

このあと、チェーンにオイルを注しておきました。
ロングツーリング仕様?
