ヘッドライト配線の修正

先週、カタナのヘッドライトの配線を間違えたので修正しました。

朝はガンマでいつもの散歩。今朝は寒かったですねぇ、気温1度でした。
市内の桜はまだ全然咲いていません。今年は遅いのかな~?
来週の土日は桜まつりがあるのですが、あと1週間で果たしてきれいに咲いてくれるでしょうか?

ガンマの今日の走行50km
給油7.16L、前回からの走行距離100.1km、燃費13.98km/L

帰宅したあと、カタナのヘッドライト配線の修正に取り掛かりました。

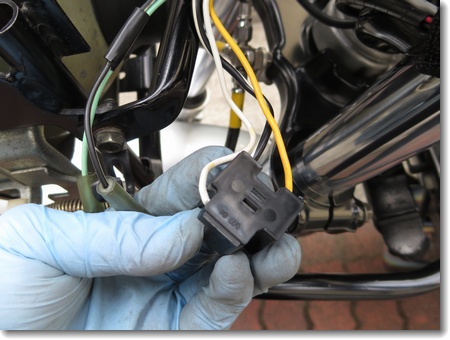

こちら、先週の分解前の状態。

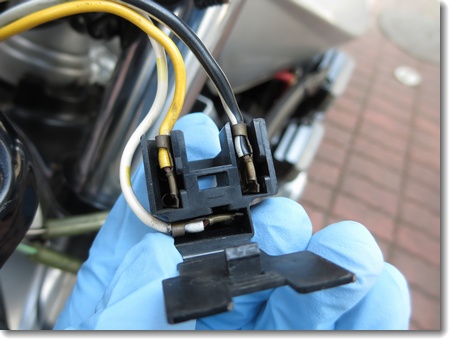

そしてこちらが間違えて組んでしまった状態。
黃と黒/白が逆になってます。おまけに黄色の線が突っ張ってます。
写真を撮っておきながら確認が出来てないです。今回は重大な問題にはなりませんでしたが、ダメですね。

再び端子を抜き、キツくし過ぎた接触も適度に調節し、正しい位置に挿入しました。
間違った配線をしていたときはロービームが暗くなっていましたが、正常な明るさに戻りました。


何故暗くなるか?

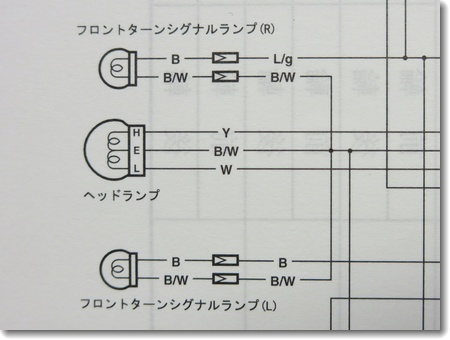

ヘッドランプの配線図ですが、本来はアースにつながるB/Wコードがランプのコモン端子につながっていて、ライトスイッチをHi/Lo切り替えることで点灯するフィラメントが切り替わります。

B/WとYが入れ替わっていると、Loの時にはHi用とLo用の両方のフィラメントに電流が流れるので2つのフィラメントが光りますが、それぞれは本来の約半分の発光しかしません。
Hiの時は電流の向きが逆にはなりますが、本来と同じフィラメントが光るので問題なく光ります。

こういうことでした。
