キャリパー取り付け
なぜか梅雨時にブレーキメンテナンス。

カタナのブレーキメンテナンスの履歴を見てみると、どういうわけか4~5月に集中していました。
で、今回は6月。吸湿性があるフルードを扱うには適した時期とは言えませんが、やりかけたものは完成させないわけにはいかないのです。

というわけで、今日は帰宅後にキャリパー組み立てから取り掛かりました。
ピストンは錆だけでなく、小さいながらメッキ剥がれもあったため新品に交換します。シールは買い置きがあったので、ピストンセットのものは残し、買い置きから使います。
【SUZUKI純正部品】
69100-08821 ピストンセット 3,456円(2017年6月)
69145-45000 ボルト,ハウジング 550円×2(2017年6月)
69107-05CF0 シール,ピストン 189円×2(2008年10月)
69107-45000 シール,ピストン 159円(2008年10月)

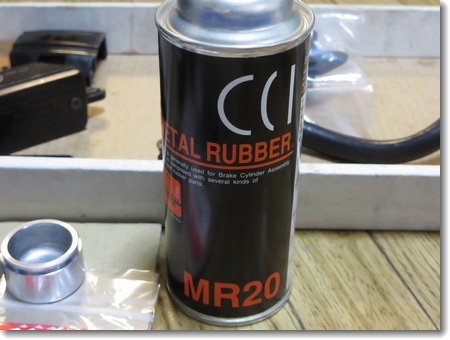

シール、ピストンの組み付けにはメタルラバーMR20を塗布して行います。
ピストンを収めたら口にシリコングリスを詰めてダストブーツをかぶせて準備完了。

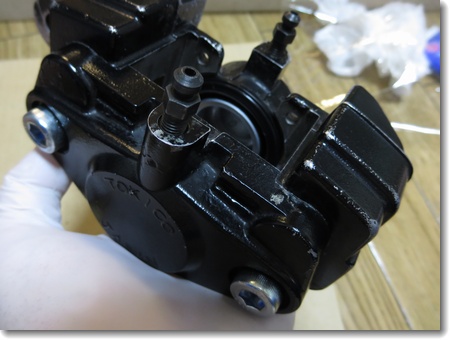

合体させたらボルトは仮締めし、車体に取り付けてから本締めします。

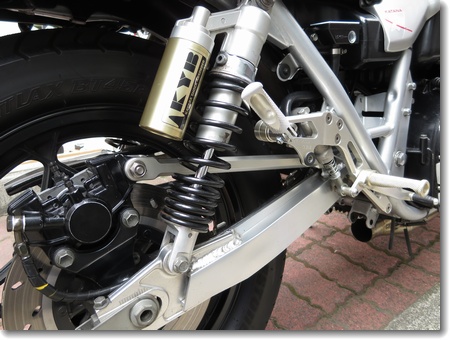

トルクロッドも点サビが出ていたのでついでに磨き、バックステップ、キャリパーを取り付けてひとまず形になりました。

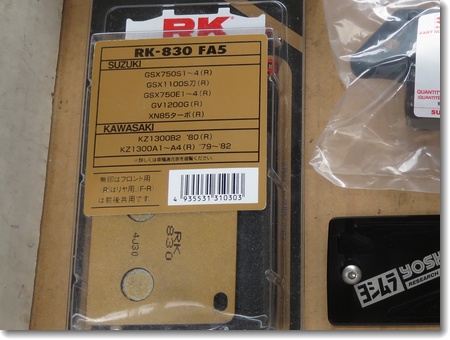

今回やはりパッドも買い置きの新品に交換します。RKのFA5です。

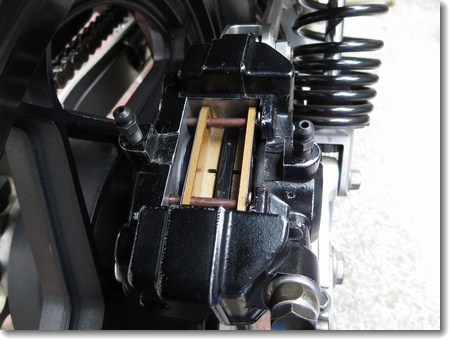

THCを使って組み付け完了。
このあとフルード充填・エア抜きの作業に入りましたが、キャリパーのブリーダからフルードが出てくるところまで行ったものの、踏み応えが出るところまでなかなか行かず、そうこうしているうちに雨が降りはじめて作業中止。
次の週末以降に持ち越しです。やれやれ。
