クラッチレリーズアーム交換
徹夜勤務明けで昼に帰宅したのでちょっとカタナいじりしました。

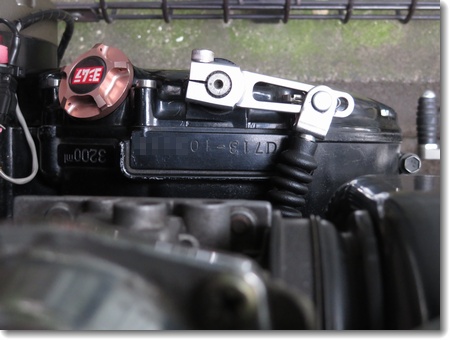

2WAYクラッチレリーズアーム
ライトクラッチホルダーに取り替えたところ、ロングの位置ではクラッチの切れが悪く半クラ範囲があまりにも大きいため、ショートの位置でセットしました。
これでもライトクラッチホルダーの効果で十分に軽いので、それならばと、純正アームに戻すことにしました。

と言っても最初についていたアームは前オーナーが外してどこかにやってしまったので新品を手配しました。

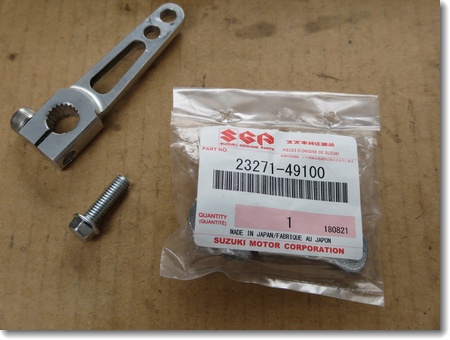

【SUZUKI純正部品】価格は2018年10月時点のメーカー小売価格
23271-49100 アーム,クラッチレリーズ 1,728円
01547-06207 ボルト 54円

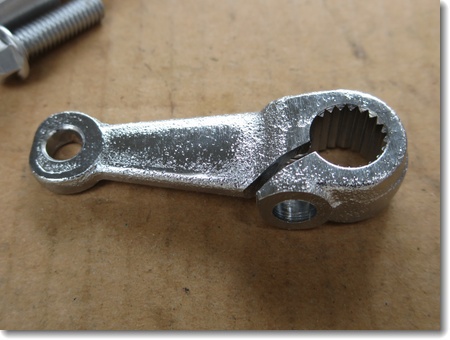

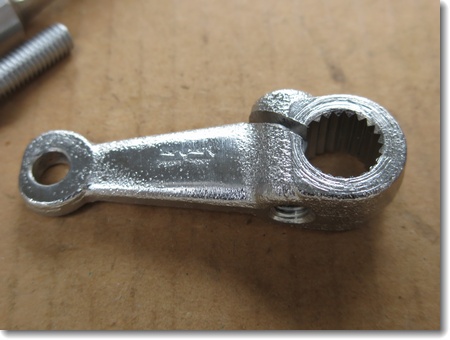

なんとも美しくない仕上がりですね・・・。見た目など関係ない機能部品ですけど、もちょっとなんとかならないものかと思います。

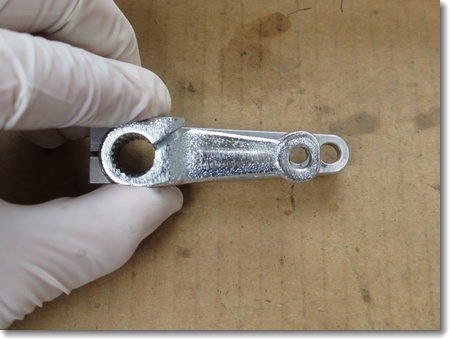

2WAYアームと比べてみます。
ショートの位置とほぼ同じですが、純正アームは45mm、2WAYアームは46mmと、1mmほど違っていました。ちなみに2WAYアームのロングの位置は55mmです。

ボルトにTHC、ワイヤーを留めるピンにはシリコングリスを塗り、ピンの抜け止めは割りピンではなくベータピンにしました。
ノーマル戻し完了!
